MULTIMETR CYFROWY VC17B+ TRMS POMIAR TEMPERATURY

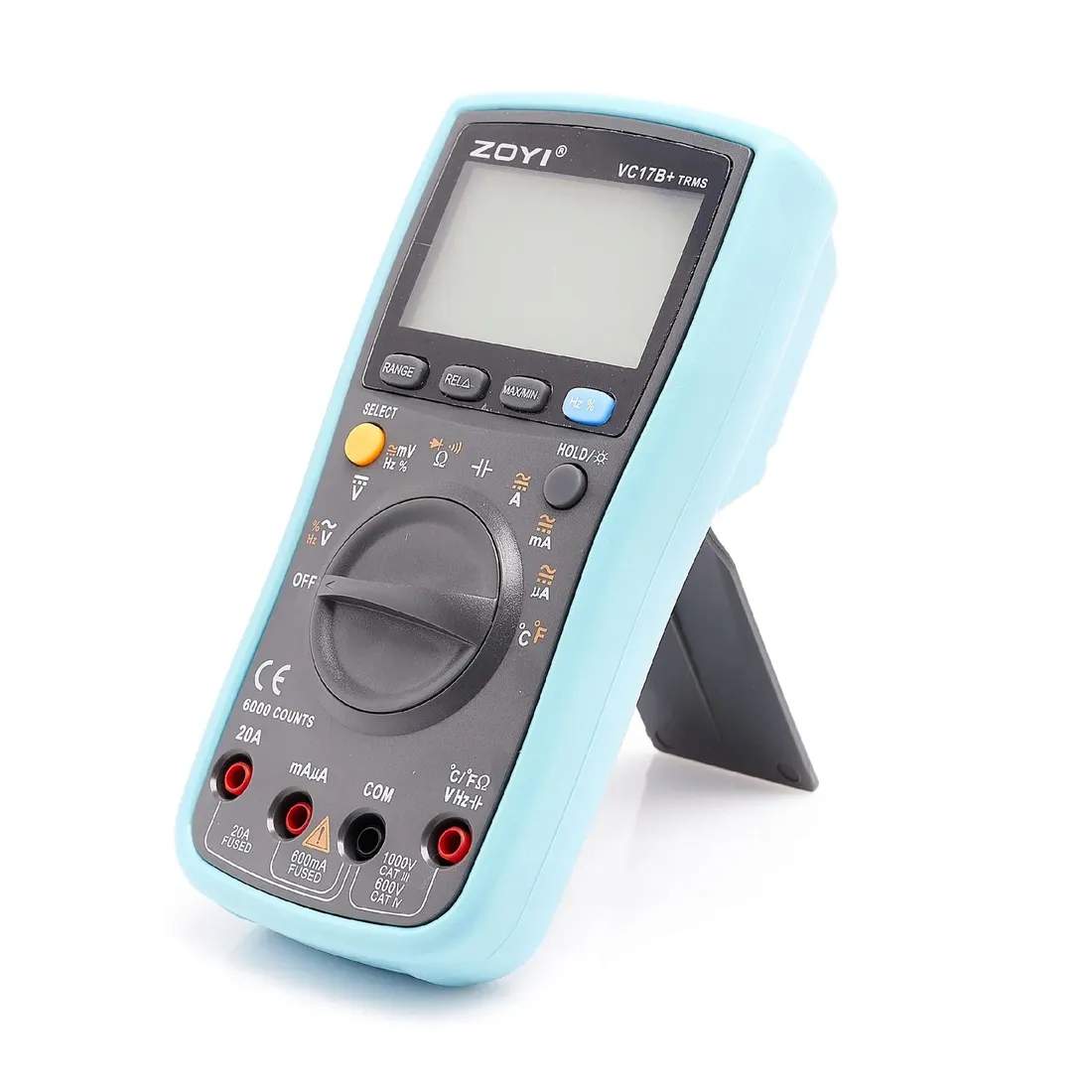

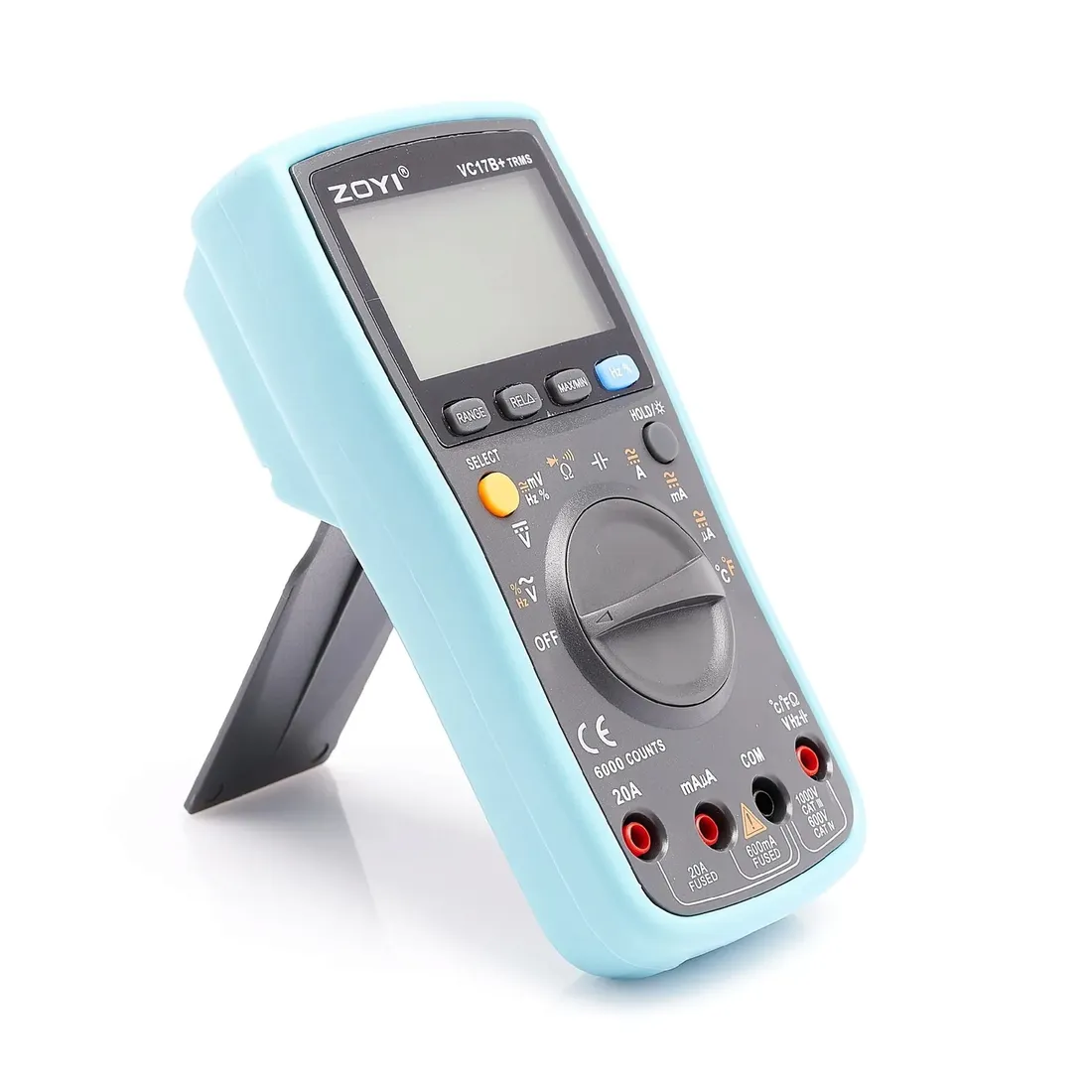

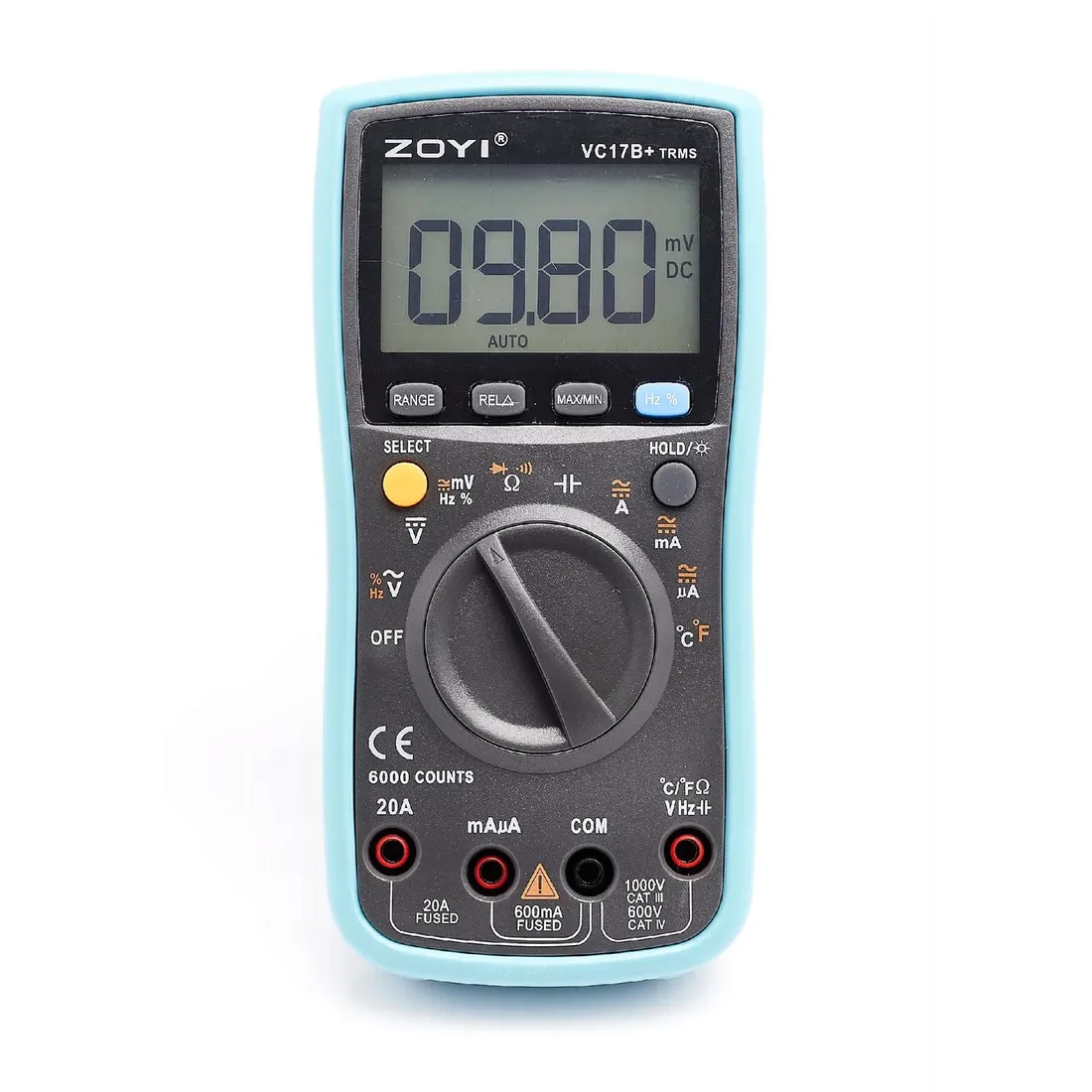

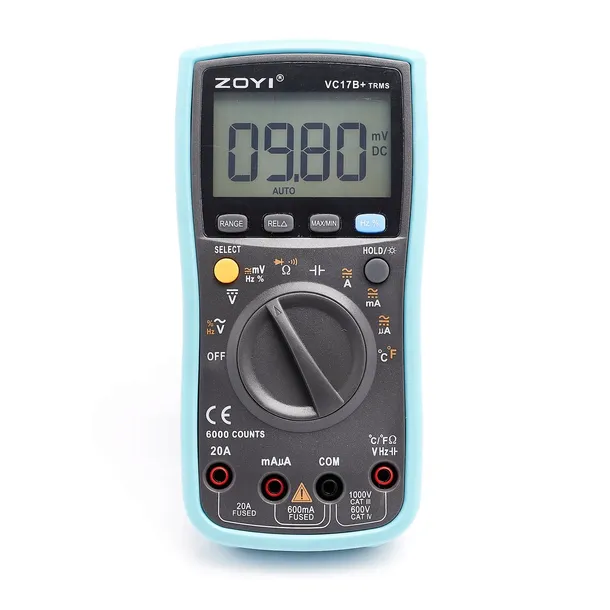

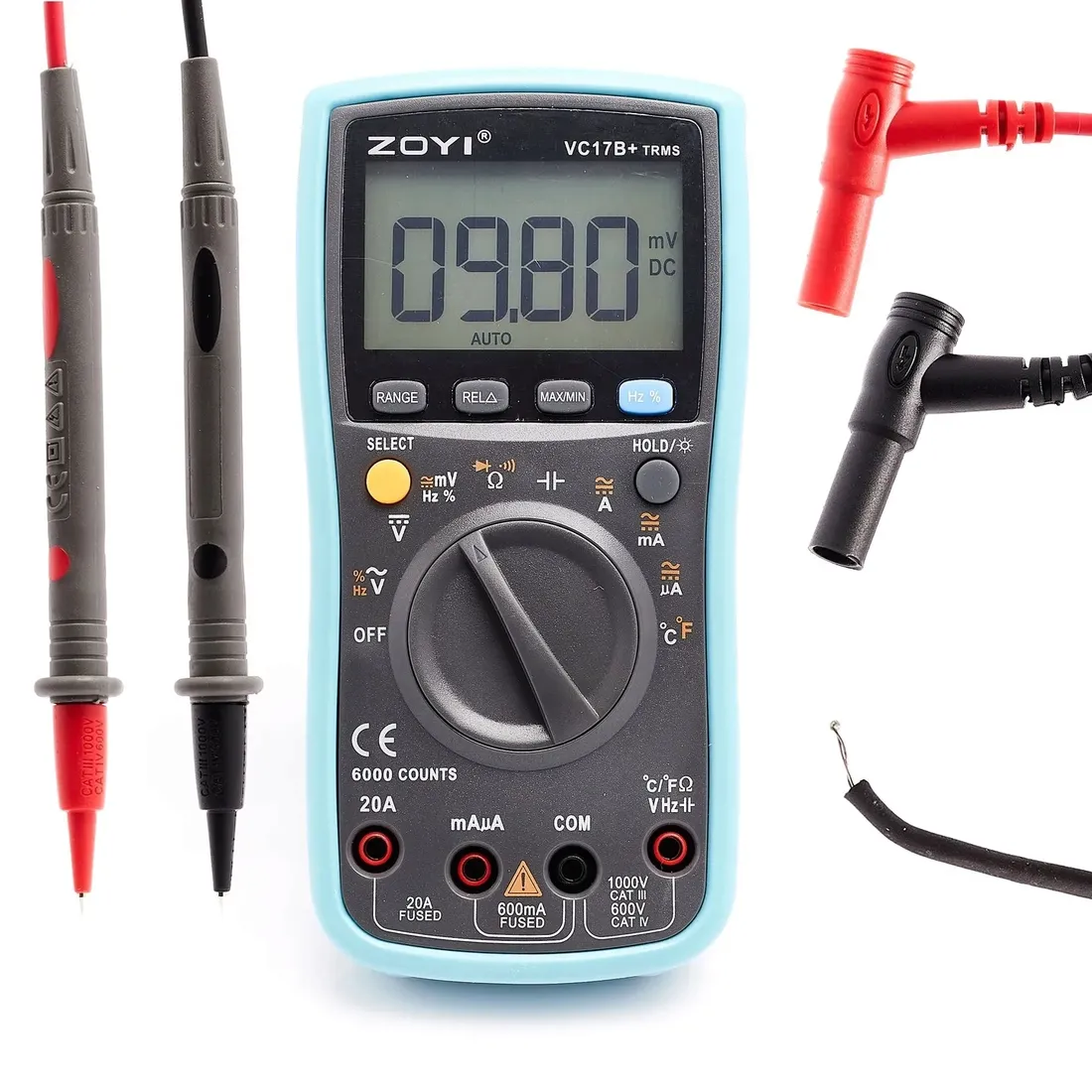

Multimetr cyfrowy ZOYI VC17B+

Multimetr ręczny miernik cyfrowy ZOYI

To wysokiej klasy profesjonalne narzędzie pomiarowe, które wyróżnia się wszechstronnością i precyzją, idealne do zastosowań zarówno domowych, jak i serwisowych. Dzięki technologii True RMS umożliwia dokładne pomiary napięcia, prądu, rezystancji oraz temperatury, co czyni go wyjątkowo praktycznym narzędziem w pracy z elektroniką. Multimetr uniwersalny zapewnia intuicyjną obsługę i czytelny wyświetlacz LCD, który ułatwia odczyt wyników w różnych warunkach oświetleniowych. Funkcje takie jak automatyczne wyłączanie i funkcja pomiaru częstotliwości podnoszą komfort użytkowania. Miernik ręczny VC17B+ to niezawodny sprzęt dla profesjonalistów oraz osób poszukujących wysokiej jakości pomiarów.

❇️ Cechy produktu

✅ Funkcja True RMS umożliwia dokładny pomiar wartości rzeczywistej, co zwiększa precyzję pracy w wymagających aplikacjach, w tym w pomiarach zmiennych wartości napięcia i prądu.

✅ Uniwersalny zakres pomiarowy obejmuje napięcie AC/DC, rezystancję, pojemność oraz temperaturę, co sprawia, że tester jest przydatny zarówno do prostych, jak i zaawansowanych prac pomiarowych.

✅ Czytelny wyświetlacz LCD ułatwia szybki odczyt wyników, nawet w trudniejszych warunkach oświetleniowych, co przyspiesza pracę i zmniejsza ryzyko błędów.

✅ Kompaktowa i ergonomiczna konstrukcja miernika ręcznego zapewnia wygodę użytkowania i transportu, umożliwiając pomiary w różnych miejscach bez potrzeby dużej przestrzeni.

✅ Funkcja automatycznego wyłączania oszczędza baterię, co przekłada się na dłuższą żywotność urządzenia, idealne rozwiązanie w intensywnej pracy z miernikiem napięcia AC DC.

✳️ Funkcje:

✔️funkcja RANGE - ręczna zmiana zakresów pomiarowych

✔️funkcja REL - pomiary względne

✔️MAX/MIN - rejestrowanie wartości maksymalnej i minimalnej

✔️funkcja SELECT - w trakcie pomiaru napięcia/ prądu zmiennego możliwość pomiaru (przełączenia) na zakres częstotliwości lub współczynnika wypełnienia %

✔️funkcja HOLD - zatrzymanie wskazania

✔️funkcja AUTOOFF - po 14 minutach i 30 sekundach bezczynności "przypomni o sobie" sygnałem dźwiękowych, a po kolejnych 30 sekundach zgaśnie ekran

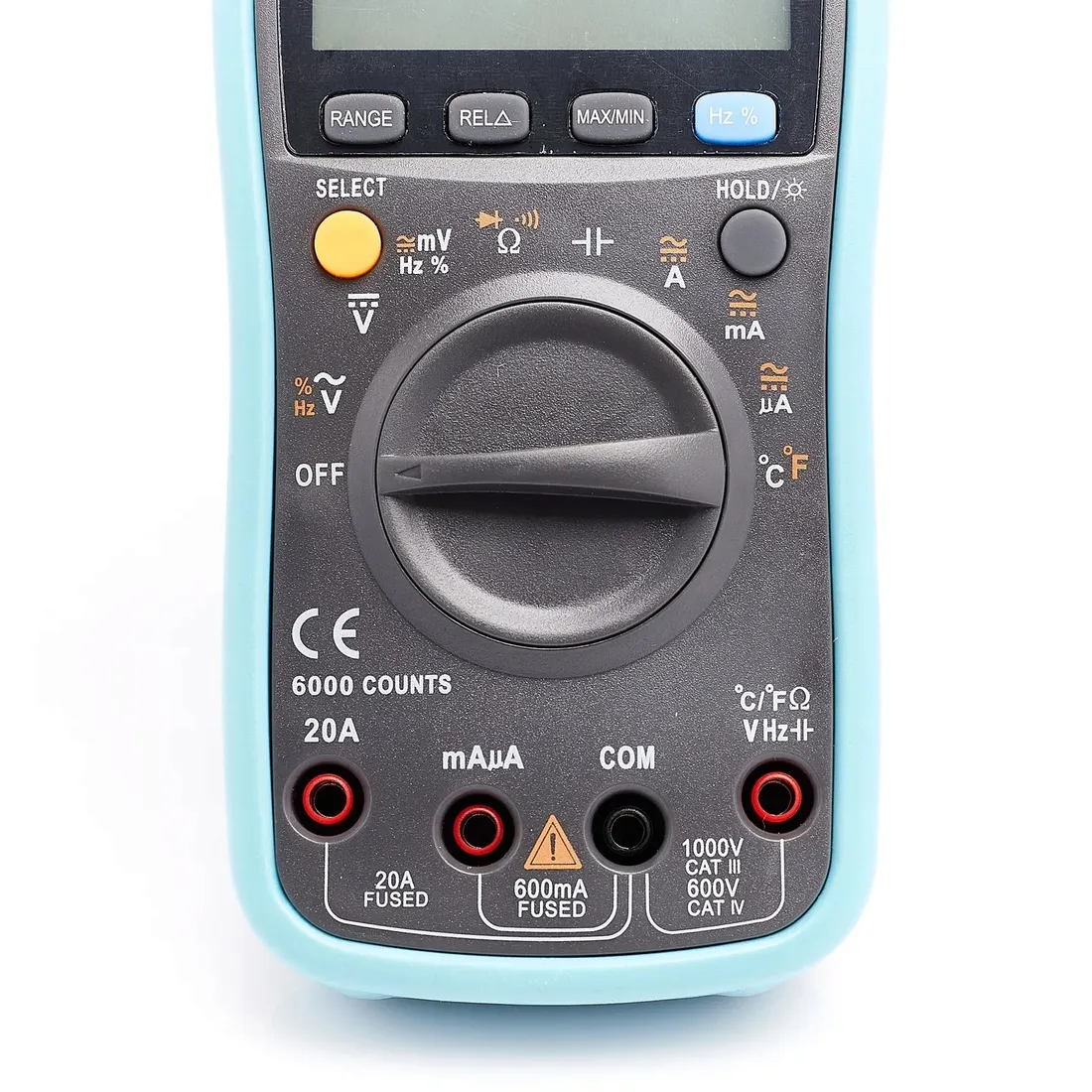

✳️ Opis panelu czołowego:

Miernik posiada 4 prostokątne przyciski opisane numerami. Są to przyciski funkcyjne umożliwiające:

☑️RANGE – przycisk manualnej zmiany zakresów pomiarowych (opcja niedostępna dla pomiaru pojemności, przyciskiem RANGE możesz zmienić zakres pomiarowy, a dłużej przyciskając wrócisz do pomiaru z automatycznym zakresem.)

☑️MAX/MIN – funkcja rejestrowania i podglądania wartości MAX i MIN w tracie pomiaru

☑️RELΔ – pomiar względny

☑️Hz% – podczas pomiaru napięcia i natężenia prądu zmiennego (TYLKO PRĄDU ZMIENNEGO!)  mamy możliwość przełączenia na pomiar częstotliwości. Będąc na zakresie częstościomierza, możemy przyciskiem funkcyjnym Hz% przełączyć się na pomiar współczynnika wypełnienia 1%-99.9%.

✳️Poniżej mamy 2 okrągłe przełączniki – po prawej i lewej stronie:

☑️HOLD/LIGHT – żółty przycisk jest dwu-funkcyjny: krótkie naciśnięcie zapamiętuje/zatrzymuje wyświetlane wskazanie mierzonej wartości na wyświetlaczu. Dłuższe naciśnięcie 2s. włącza podświetlanie ekranu LCD

☑️SELECT – pomarańczowy przycisk umożliwia przełączanie się pomiędzy poszczególnymi funkcjami nadrukowanymi na przełączniku obrotowym.

⚡Pomiar napięcia prądu stałego:

Przekręć pokrętło na pomiar napięcia stałego (V). Podłącz przewody zgodnie z polaryzacją. Czarny do gniazda COM, czerwony do gniazda pomiarowego dla pomiaru napięcia. Na ekranie wyświetli się wynik pomiaru.

⚡Pomiar napięcia prądu zmiennego:

Podłączenie analogiczne do pomiaru napięcia stałego. Przekręć pokrętło na pomiar napięcia zmiennego (V~).  Przyciskiem RANGE możesz zmienić zakres pomiarowy, a dłużej przyciskając RANGE wrócisz do pomiaru z automatycznym zakresem.

⚡Pomiar rezystancji:

Przekręć pokrętło na pomiar rezystancji (Ω). Podłącz przewody zgodnie z polaryzacją. Czarny do gniazda COM, czerwony do gniazda pomiarowego dla pomiaru rezystancji (w razie wątpliwości przyjrzyj się poniższym zdjęciom). Na ekranie pojawi się wynik pomiaru.

⚡Pomiar częstotliwości i PWM:

Przekręć pokrętło na pomiar częstotliwości (Hz %), wciśnij raz pomarańczowy przycisk SELECT i następnie przycisk niebieski „Hz %” (aby mierzyć współczynnik PWM, wciśnij ponownie raz przycisk niebieski). Podłącz przewody zgodnie z polaryzacją. Czarny do gniazda COM, czerwony do gniazda pomiarowego dla pomiaru częstotliwości. Na ekranie pojawi się wynik pomiaru.

⚡Pomiar natężenia prądu stałego i zmiennego:

Przekręć pokrętło na pomiar natężenie prądu (A), aby zmieniać pomiędzy prądem stałym, a zmiennym . Podłącz przewody zgodnie z polaryzacją, czarny do gniazda COM, czerwony do gniazda pomiarowego dla pomiaru natężenia prądu. UWAGA! Tu musisz wybrać czy prąd jest poniżej 600 mA, jeśli jest większy, wybierz odpowiednie gniazdo pomiarowe. Na ekranie pojawi się wynik pomiaru.

⚡Pomiar pojemności:

Przekręć pokrętło na pomiar pojemności kondensatora. Podłącz przewody zgodnie z polaryzacją, czarny do gniazda COM, czerwony do gniazda pomiarowego dla pomiaru pojemności. Pamiętaj, aby przez podłączeniem kondensatora, rozładować go.

⚡Pomiar temperatury:

Aby wykonać pomiar temperatury należy przekręcić pokrętło na skrajnie prawą pozycję. Możemy skorzystać z termopary dołączonej do zestawu (wówczas musimy ją podłączyć zgodnie z opisem gniazd pomiarowych) lub z wbudowanej w miernik.

✳️ Wszechstronność i komfort użytkowania

Ten multimetr uniwersalny oferuje szeroki zakres pomiarów, który sprawdzi się zarówno w pracach domowych, jak i serwisowych. Możesz łatwo przełączać się między pomiarem napięcia, rezystancji, prądu oraz temperatury, co sprawia, że urządzenie jest bardzo funkcjonalne i wszechstronne. Dzięki wyraźnemu wyświetlaczowi LCD i kompaktowej konstrukcji, miernik ręczny zapewnia wygodę i łatwość obsługi w różnych warunkach. Jego automatyczne wyłączanie pozwala na oszczędność baterii, a kompaktowy rozmiar ułatwia przechowywanie i transport. Jest to niezastąpiony sprzęt dla każdego, kto potrzebuje precyzyjnych wyników w różnych sytuacjach pomiarowych.

✳️ Specyfikacja:

✔️Częstotliwość: 5/50/500/5k/50k/500k/5M/20M (±0.1+3) [Hz]

✔️Temperatura: <400℃ ±(1.0%+5), ≥400℃ ±(1.5%+15), <752℉ ±(1.0%+5), ≥752℉ ±(1.5%+15)

✔️Pojemność: 10nF (±5.0+20), 100nF/1uF/10uF/100uF (±2.0%+5), 1000uF/10000uF (±5.0%+5)

✔️DC volt: 600mV (±1.0%+10), 6V/60V/600V/1000V (±0.5%+3)

✔️AC volt: 600mV (±3.0%+3), 6V/60V/600V/750V (±1.0%+3)

✔️AC/DC amper: 600uA/6000uA (±1.5%+3), 60mA/600mA/20A (±1.5%+3)

✔️Opór: 600Ω (±0.5%+3), 6K/60K/600K/6M (±0.5%+2), 60MΩ (±1.5%+3)

✳️ Rozmiar & Waga:

✔️Waga produktu: 348g  g

✔️Wymiary produktu: 18,5 * 9 * 4,5 cm

✔️Waga opakowania: 518g

✔️Wymiary opakowania: 20 * 12,3 * 5,5 cm

✳️ W zestawie:

1️⃣Multimetr cyfrowy VC17B+

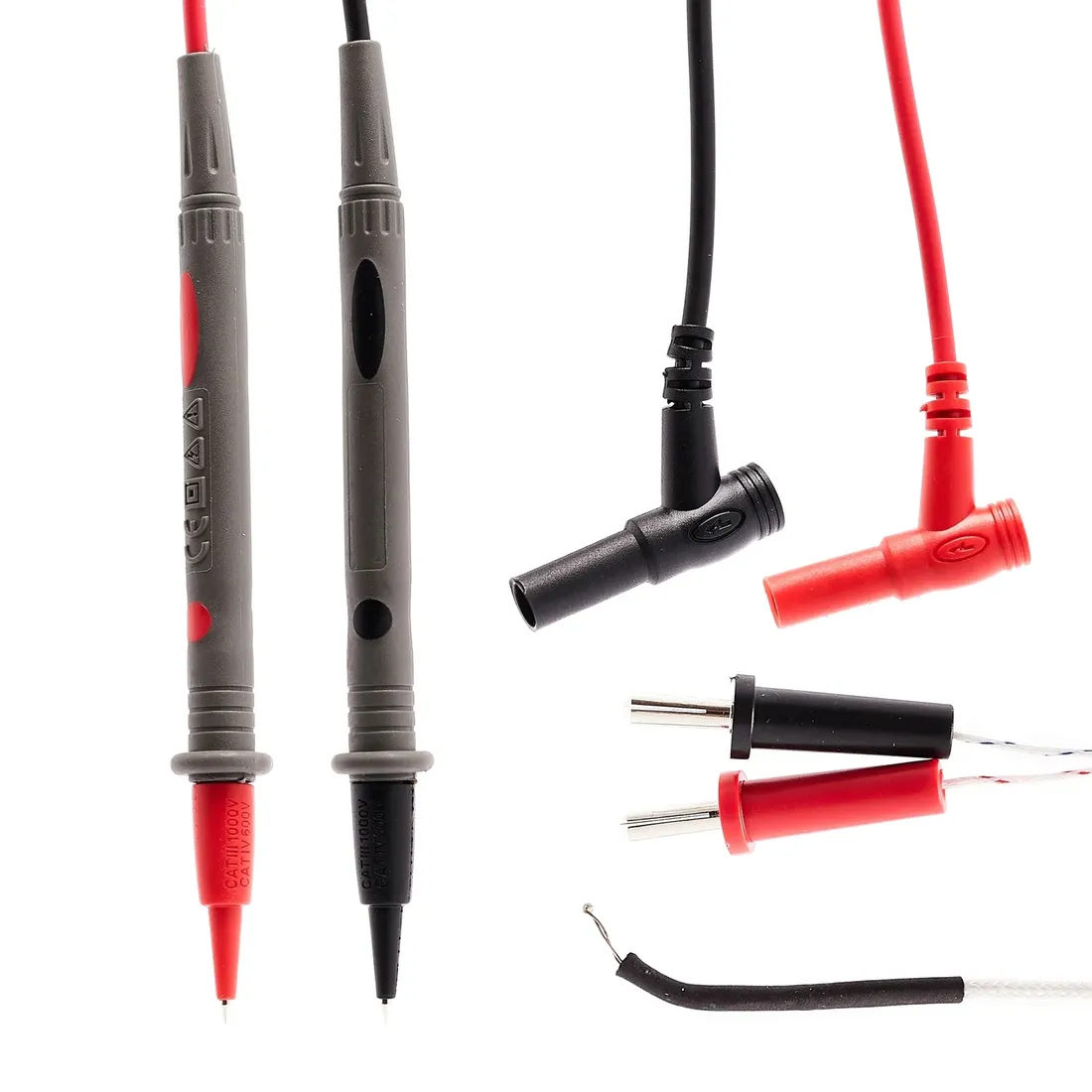

2️⃣2 x przewody sondy pomiarowej

3️⃣Sonda termopary TP01

4️⃣Instrukcja obsługi
